1 概述

ADW2XX系列導軌式多回路電力儀表主要用于多個三相回路的全由參量測量。至多可同時接入四個三相回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

2 型號說明

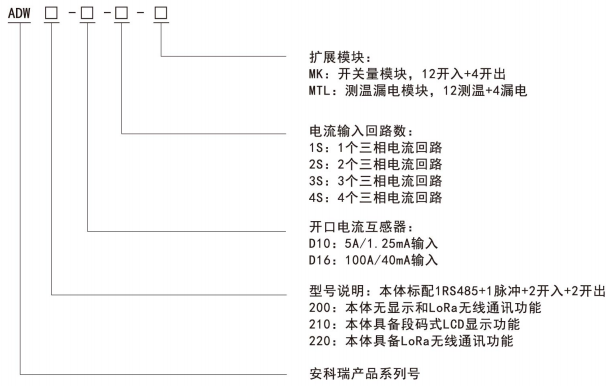

主體模塊命名：

注∶

1.可選擇外置吸盤天線，標配線長2米。

2.擴展功能模塊至多可同時選配MK+MTL+AWT無線通訊模塊。

3.建議AKH-0.66/K-10N的安放位置與一次側互感器的間距保持在1米以上。

4.漏電流互感器為建議型號

3 技術參數

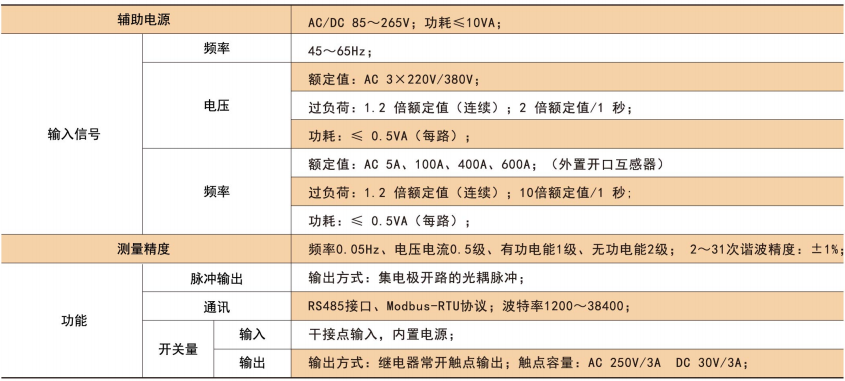

主體技術參數：

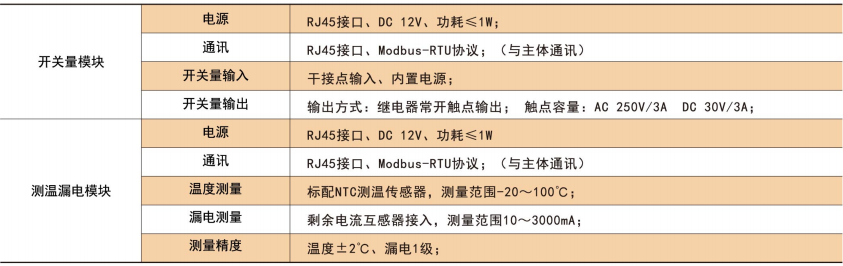

模塊技術參數：

4 產品功能

產品功能具體功能如下∶

◆N（1、2、3、4）路三相回路全電參量測量，電流互感器外置;

◆監測三相電壓/電流、零序電流、頻率;

◆監測三相功率、總功率（有功、無功、視在）;

◆監測三相功率因數、總功率因數;

◆監測電壓/電流相角、電壓/電流不平衡度;

◆監測電壓、電流總諧波及2-31分次諧波;

◆當月和上月的電壓、電流、功率極值記錄;

◆電流、功率需量和實時電流、實時功率需量;

◆200條事件記錄，記錄DIDO的動作情況;

◆支持過壓、過流、斷相、DI聯動等報警輸出;

◆4時區14時段的費率設置;

◆四象限電能，12個月復費率電能統計;

◆31天四象限和復費率電能凍結，正反向電能計量;

◆兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出（可切換對應回路）。

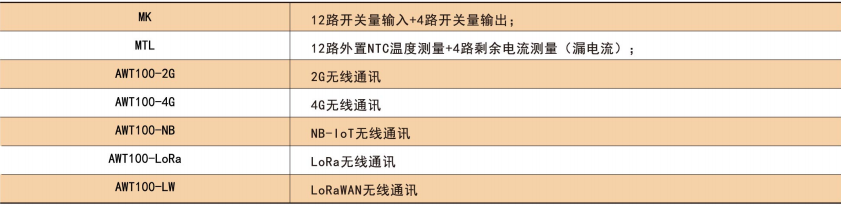

可通過其RJ45接口擴展下列輔助功能：

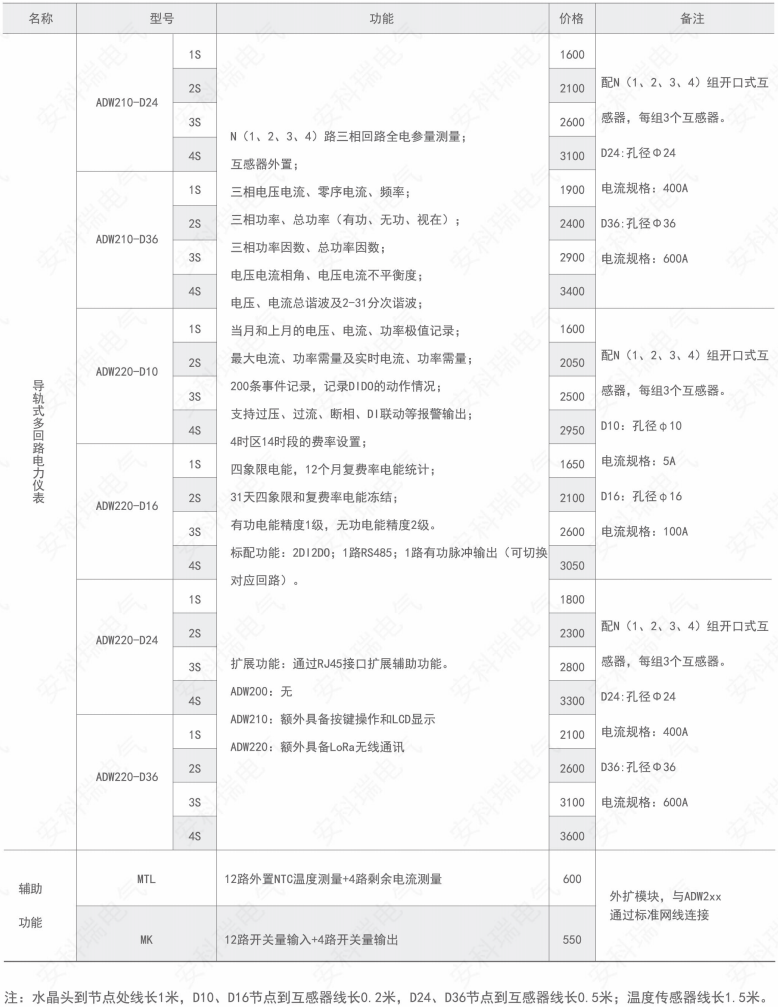

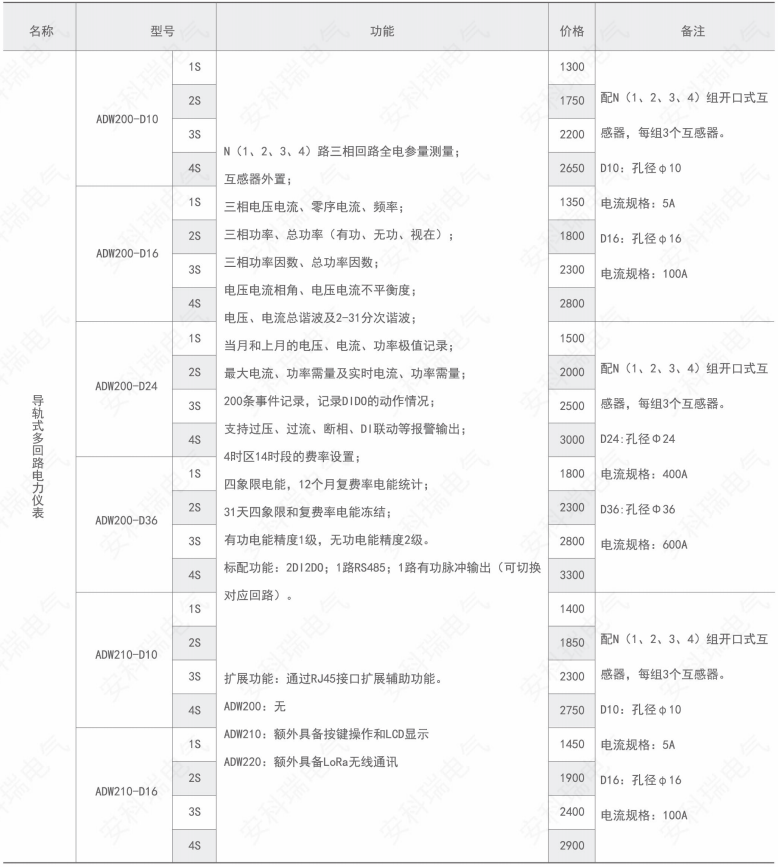

5 選型與報價（咨詢廠家享優惠折扣）
