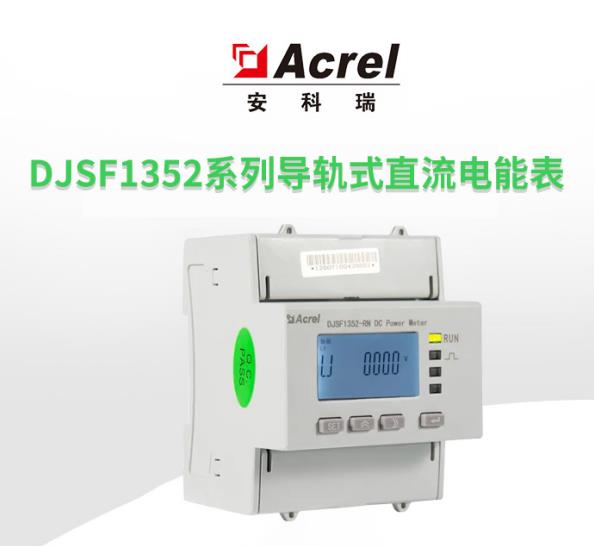

1、概述

       DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

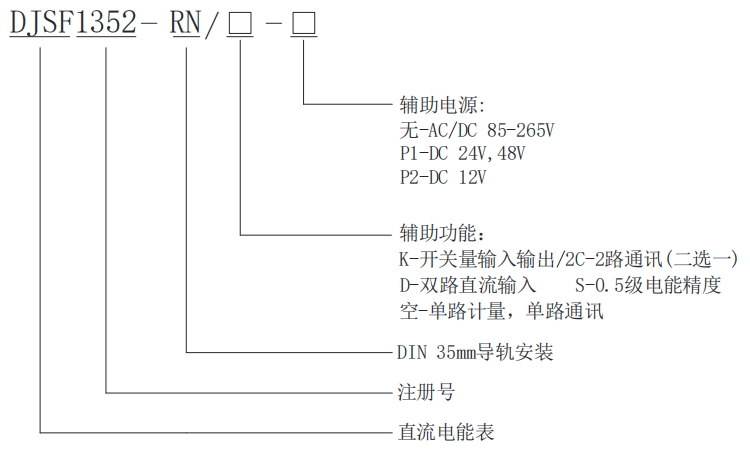

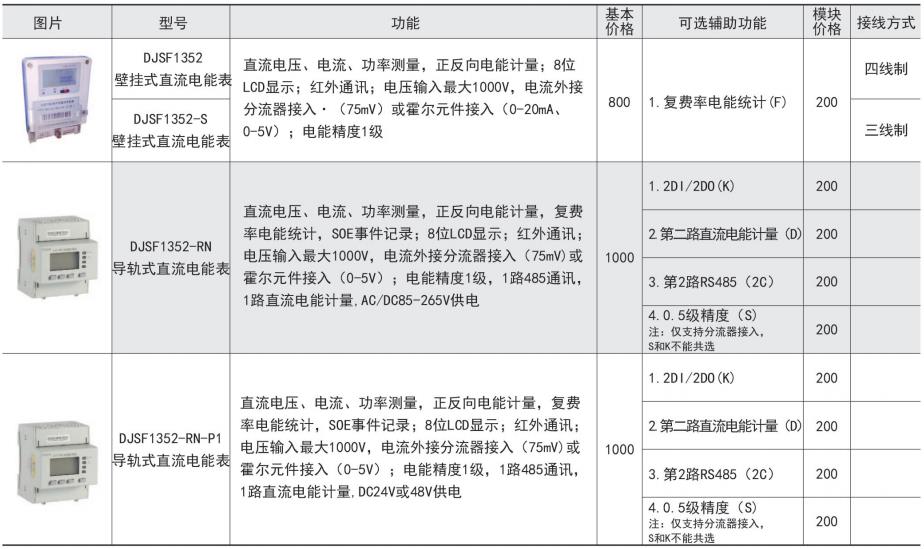

2、產品型號

注：

1.選配雙路直流輸入（D）功能時，如果電流通道均采用的是霍爾電流傳感器輸入，則需外配一個電源模塊給第二路的霍爾傳感器供電；如果未帶 D 功能，則可使用電表內置電源。

2.選配 0.5 級精度（S）功能時，電流僅支持 75mV 輸入，S 和 K 功能不能同時共選。

3.電源選配 P2 時，電流僅支持 75mV 輸入，S 和 P2 不能同時共選。



3、應用范圍
      電信基站、充電樁、光伏儲能，直流屏

4、通訊方式和規約
      支持RS485雙通訊和紅外通訊
      滿足Modbus-RTU協議和DLT645-97(07)協議
      DLT645規約還支持?jǐn)?shù)據瞬時和定時凍結功能

5、產品特點
      導軌式安裝，支持多種輔助工作電源
      儀表可具有紅外通訊接口和RS-485通訊接口支持Modbus-RTU協議和DLT645-97(07)協議支持?jǐn)?shù)據瞬時和定時凍結功能(645協議)標配兩路開關量輸入兩路開關量輸出

6、功能參數
      測量與計量
      電壓測量接入可至DC1000V
      電流輸入支持0-75mV分流器輸入
      電流輸入支持0-20mA、4-20mA、0-5V，0-10V等霍爾傳感器輸入直流電能測量等級可達0.5s級，標準精度為1級

7、輔助工作電源
      標配常規輔助供電為AC/DC85~265V
      特殊供電可做到DC24V(10%)或 DC48V(10%)

8、開關量輸入輸出
      標配2路開關量輸入，2路開關量輸出一路秒脈沖輸出，一路電能脈沖輸出

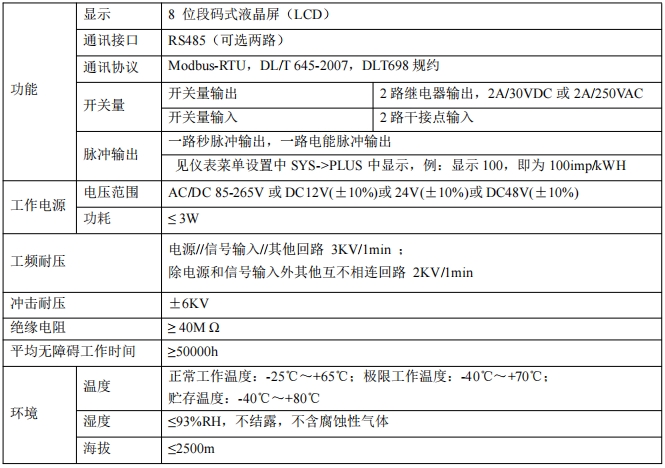

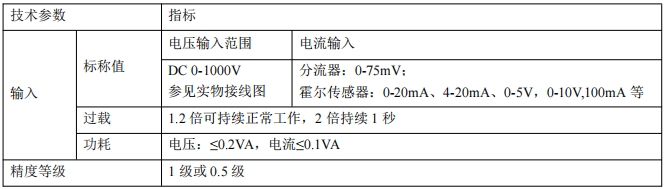

9、技術參數

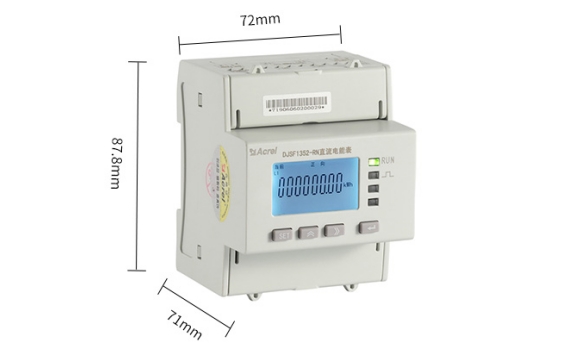

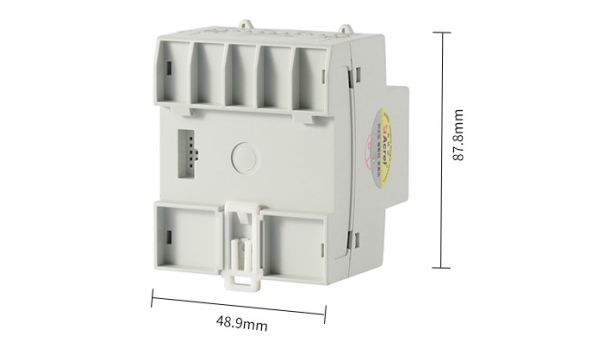

10、外形與安裝
