一、概述

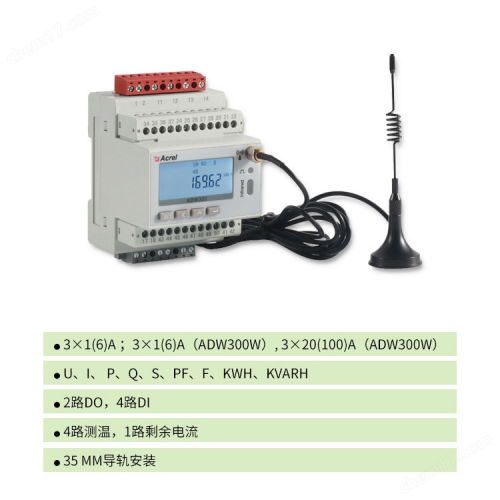

       ADW300三相導軌式無線智能電表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并 且可選通訊方式多，可支持 RS485 通訊和 Lora、NB、4G、wifi 等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能 計量、運維監管或電力監控等需求。

二、功能特點

1、 支持LCD液晶顯示，可按鍵設置

2、 支持正反向有功、無功電能計，四象限無功電能，支持2套時段表、4個時區、14個日時段、4種復費率電能；

3、 支持上12月歷史電能（包含各費率電能）；

4、 支持三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率測量；

5、 支持上三月極值及發生時間（包括三相電壓、電流、功率、合相功率的極大值和極小值）；

6、 諧波測量，電壓、電流總諧波以及2-31次分次諧波測量；

7、 電壓、電流相位角，三相電壓、電流不平衡度測量，支持4種需量及發生時間統計；

8、 支持4路測溫；

9、 支持4路DI、2路DO，開關量輸出可配合控制開關或者實現報警輸出功能；

10、 支持1路剩余電流測量；

11、 支持過壓、欠壓、過流、缺相、過載、溫度過高、不平衡度、諧波過高等報警功能，并可配置對應的DO輸出；

12、 支持停電上報；

13、 支持RS485通訊，4G、NB、WIFI、LORA等無線通訊方式，其中4G、NB、WIFI可以實現MQTT協議，HTTP協議，TCPIP透?jìng)鞯榷喾N網絡協議接入。

三、技術參數

       1、 有功電能精度：0.5S級、1級，無功電能精度：2級；

       2、 電壓規格：3×100V、 3×57.7/100V 、3×380V、3×220/380V、3×380/660V、3×660V；

       3、 電流規格：3×1(6)A，3×20(100)A；

       4、 輔助電源：DC24V、AC85~465V；

       5、 工作溫度：-25℃~+55℃；

       6、 相對濕度：≤95℅（無凝露）；

       7、 支持有功脈沖輸出；

       8、 外形尺寸：72*87.8*71.5，支持標準DIN35導軌安裝。

Acrel-EIoT智能電表遠程抄表系統

一、概述

       Acrel-EIoT智能電表遠程抄表系統是一套基于物聯網數據中臺，建立統一的上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。 用戶僅需購買安科瑞物聯網傳感器，選配網關，自行安裝后掃碼即可使用手機和電腦得到所需的行業數據服務。

       該平臺提供數據駕駛艙、電氣安全監測、電能質量分析、用電管理、預付費管理、充電樁管理、智能照明管理、異常事件報警和記錄、運維管理等功能，并支持多平臺、多語言、多終端數據訪問。

二、應用場所

       本平臺適用于公寓出租戶、連鎖小超市、小型工廠、樓管系統集成商、小型物業、智慧城市、變配電站、建筑樓宇、通信基站、工業能耗、智能燈塔、電力運維等領域。

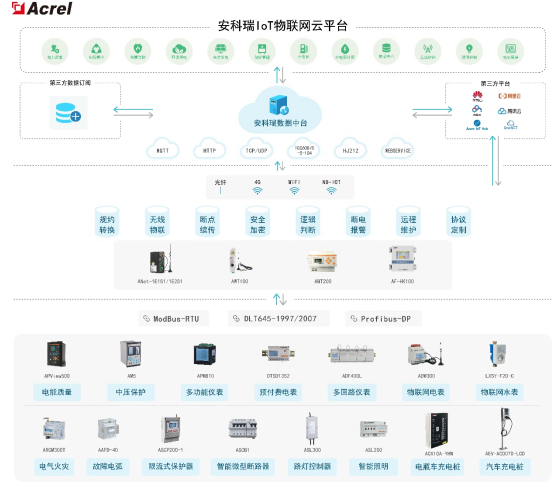

三、平臺結構

四、平臺功能

1、電力集抄

       電力集抄模塊可以實現對各種監測數據的查詢、分析、預警及綜合展示，以保證配電室的環境友好。在智能化方面實現供配電監控系統的遙測'、遙信、遙控控制，對系統進行綜合檢測和統一管理；在數據資源管理方面，可以顯示或查詢供配電室內各設 備運行（包括歷史和實時參數，并根據實際情況進行日?qǐng)?bào)、月報和年報查詢或打印，提高工作效率，節約人力資源。

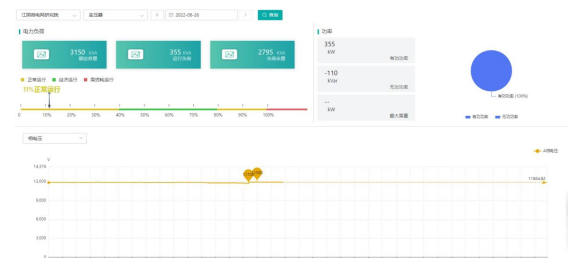

變壓器監控

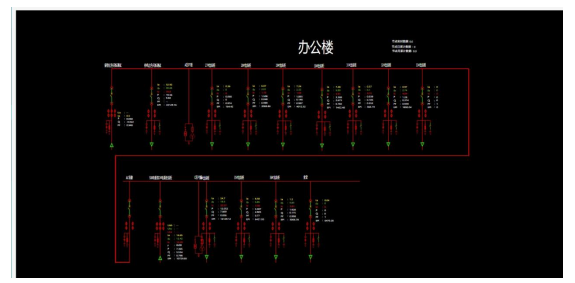

配電圖

2 、能耗分析

       能耗分析模塊采用自動化、信息化技術，實現從能源數據采集、過程監控、能源介質消耗分析、能耗管理等全過程的自動 化、科學化管理，使能源管理、能源生產以及使用的全過程有機結合起來，運用先進的數據處理與分析技術，進行離線生產分析 與管理，實現全廠能源系統的統一調度，優化能源介質平衡、有效利用能源，提高能源質量、降低能源消耗，達到節能降耗和提 升整體能源管理水平的目的。

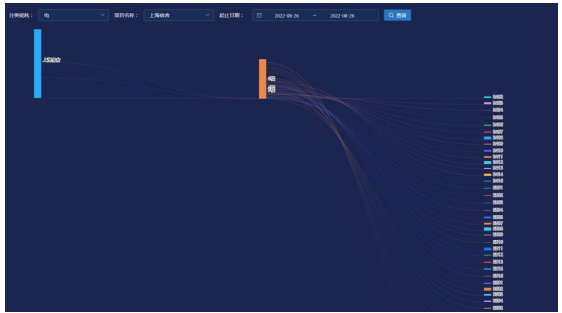

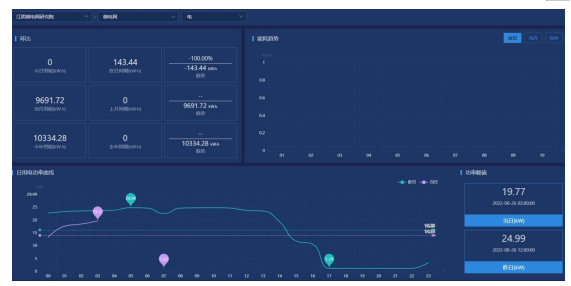

能耗概況

3、預付費管理

1）登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；

2）系統配置：對建筑、通訊管理機、儀表及默認參數進行配置；

3）用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、批量操作及記錄查詢等操作；

4）售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；

5）售水管理：對已開戶的表進行遠程售水、退水、記錄查詢等操作；

6）報表中心：提供售電、售水財務報表、用能報表、報警報表等查詢，本系統所有的報表及記錄查詢，都支持excel格式導出。

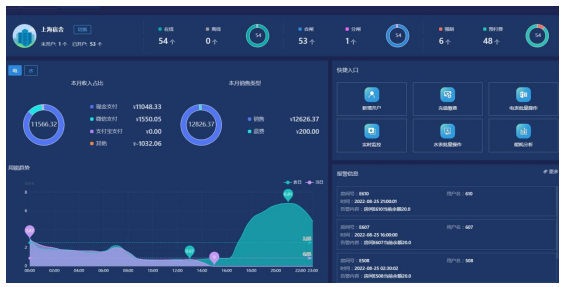

預付費看板

4、充電樁管理

       通過物聯網技術，對接入系統的充電樁站點和各個充電樁進行不間斷地?cái)?shù)據采集和監控，同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警。云平臺包含了充電收費和充電樁運營的所有功能，包括城市級大屏、交易管理、財務管理、變壓器監控、運營分析、基礎數據管理等功能。

充電樁看板

5、智能照明

       智能照明通過物聯網技術對安裝在城市各區域的室內照明、城市路燈等照明回路的用電狀態進行不間斷地?cái)?shù)據監測，也可以實現定時開關策略配置及后臺遠程管理和移動管理等，降低路燈設施的維護難度和成本，提升管理水平，并達到一定節能減掛的效果。

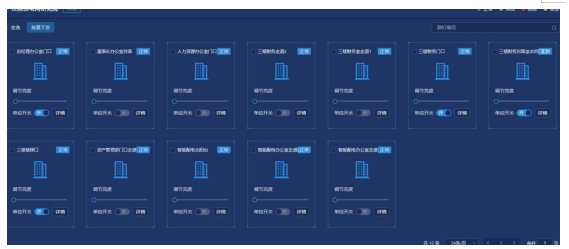

監控頁面
